1550nm DFB 40mW Yüksək Güclü Kəpənək Lazeri

Mündəricat

1. 1550nm-in təqdimatı DFB 40mW Yüksək Güclü Kəpənək Lazeri

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Qablaşdırma detalları

6. Sifariş Məlumatı

7. Məlumat vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Tez-tez verilən suallar

Məhsulun təqdimatı

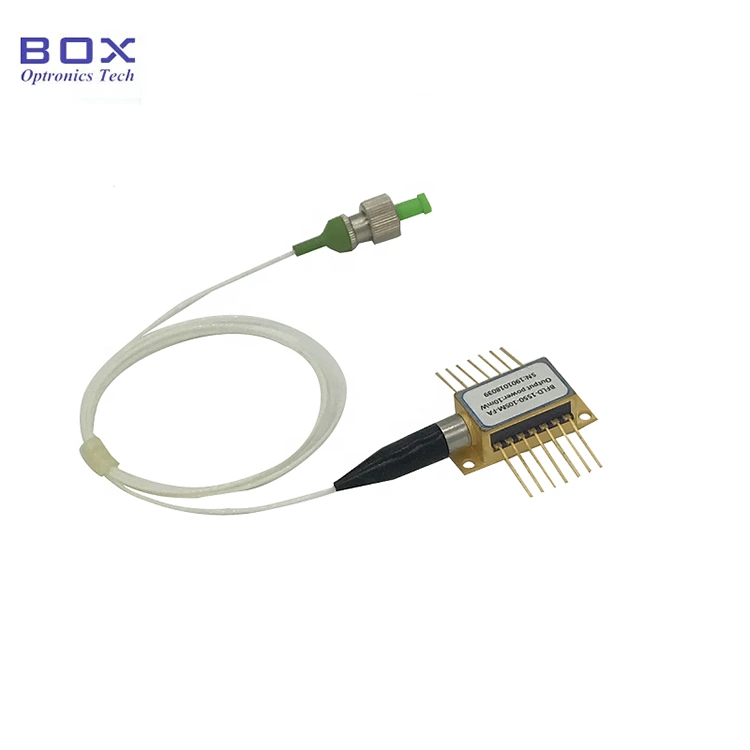

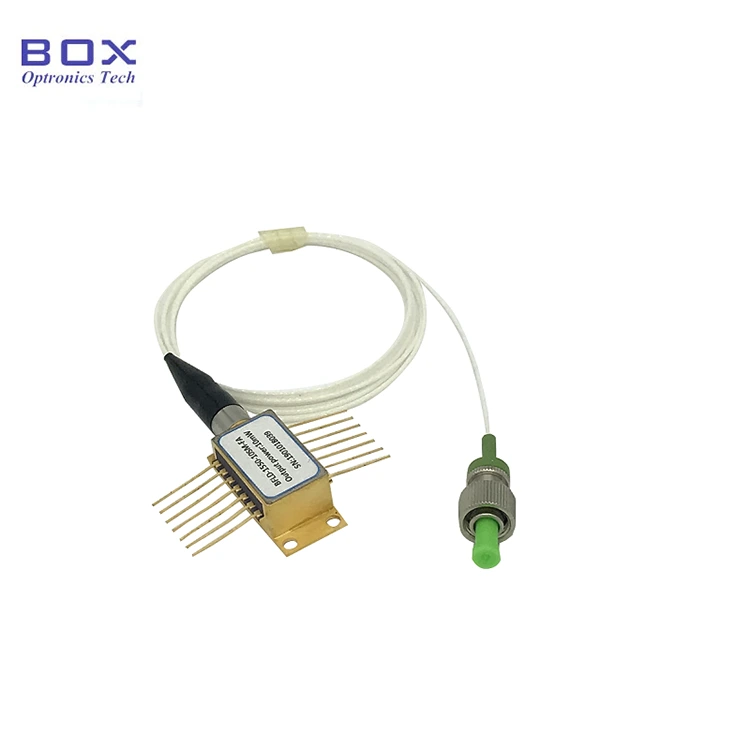

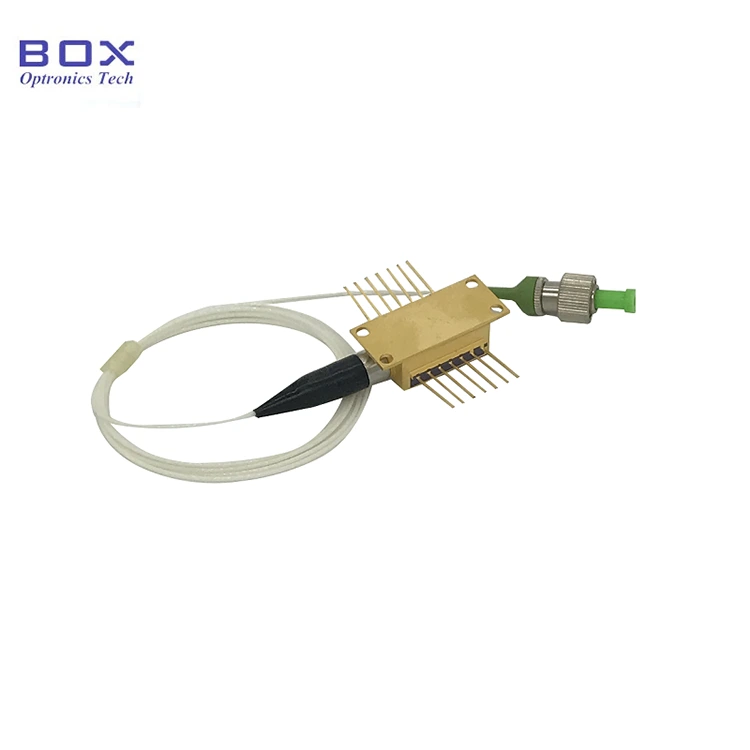

Bu, 1550nm DFB 40mW Yüksək Güclü Kəpənək Lazeridir, quraşdırılmış TEC, monitor PD və termistor. Sabit dalğa uzunluğuna malikdir, 40 mW çıxış gücü və aşağı eşik cərəyanı. SM/PM lifli, geniş əməliyyat temperaturu və yüksək etibarlılıq, lif rabitəsi üçün uyğundur, optik alətlər və lif sensoru. Zəhmət olmasa sürücü cərəyanına nəzarət edin və temperaturu ciddi şəkildə qoruyun və həddindən artıq cərəyan zədələnməsinin qarşısını alın.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Çox kvant Quyu (MQW) Paylanmış Əlaqə (DFB) lazerləri;

● SM fiber və ya PM fiber pigtail;

● Çıxış gücü 40 mW;

● 14 pinli TEC və Monitor PD ilə BTF paketi.

Məhsul Tətbiqləri

● Optik lif rabitə;

● Fiber optik algılama;

● Optik cihazın sınağı.

Məhsul Təfərrüatlar

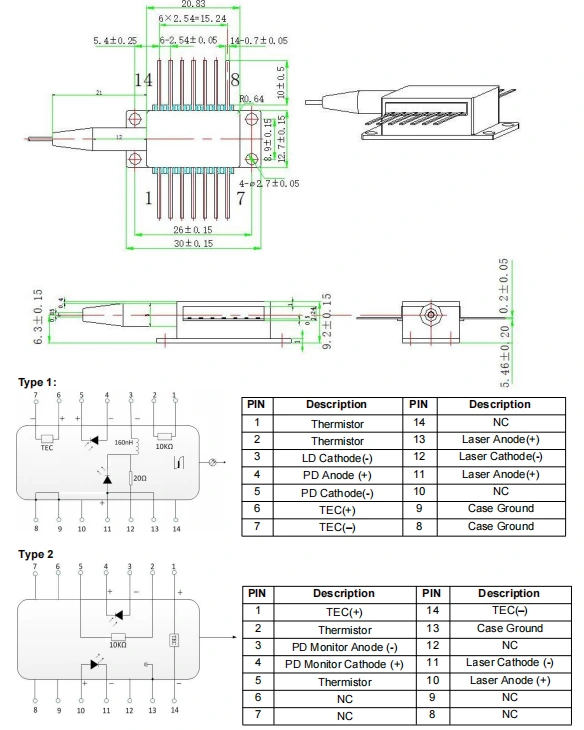

● Paket təsviri və PIN-OUT Tərifi(Vahid:mm)-1550nm DFB 40mW Yüksək Güclü Kəpənək Lazeri

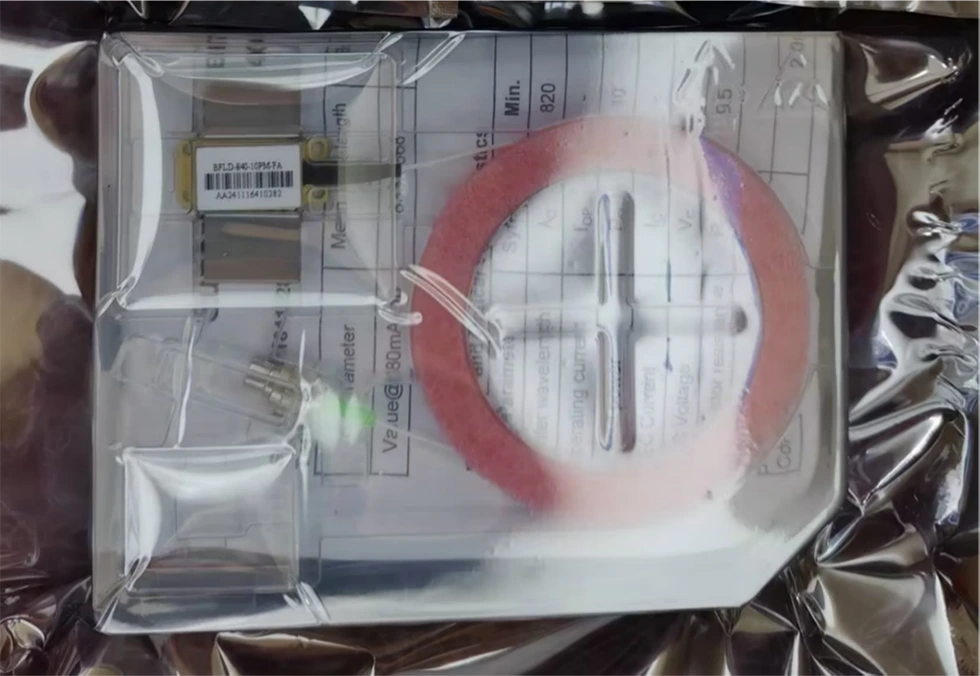

● Qablaşdırma nümunəsi

*Sürücüsüz müstəqil cihaz; sürücü ilə inteqrasiya olunmuş modul paketi sxemlər isteğe bağlıdır.

Sifariş vermək məlumat

məsələn: BFLD-1550-40SM-FA1

(Sifariş məlumatı: 1550nm DFB 40mW Yüksək Güclü Kəpənək Lazeri, SM fiber, FC/APC konnektoru, telekommunikasiya pin).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi

Məlumat vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat Qeydlər

● Bu cihaz işləyərkən yüksək intensivlikli lazer şüası yayır; et birbaşa lifin son üzünə baxmayın, çünki bu, gözün zədələnməsinə səbəb ola bilər.

● Bu cihaz elektrostatik təsirlərə həssasdır; buna görə də ciddi riayət etmək qablaşdırma zamanı antistatik qorunma tədbirləri tələb olunur, daşınması, istifadəsi. Bundan əlavə, qarşısını almaq üçün tədbirlər görülməlidir enerji təchizatı dalğaları, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər cihaz (məsələn, avadanlığın düzgün torpaqlanmasının təmin edilməsi və antistatik bilək qayışı).

● Optik liflər kövrəkdir; cihazı çəkmək üçün lifdən istifadə etməyin. Cihazı rozetkaya daxil edərkən və ya çıxararkən ona təzyiq etməyin və ya cihazın korpusunun arxa tərəfində yerləşən qolu çəkin. Cihazlar üçün birləşdiricilərlə təchiz olunarsa, həm cihazın, həm də lif konnektorunun olmasını təmin edin quraşdırma və ya sökülmə zamanı eyni vaxtda qaldırılır.

● Əgər sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu tələb olunmamalıdır 260 ° C-dən çox, lehimləmə müddəti isə 10 saniyədən çox olmamalıdır. Xüsusilə aşağıdakılara diqqət yetirilməlidir: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalı və lehimləmə dəmiri lazımi şəkildə torpaqlanmalıdır.

● Gücləndirmə prosesi zamanı heç vaxt birbaşa yüksək cərəyan tətbiq etməyin bu, çipin zədələnməsi riskini daşıyır. Bunun əvəzinə cihazı cari səviyyədə gücləndirin çipin eşikinə yaxın və sonra tədricən kiçik cərəyan artırın istədiyiniz səviyyəyə çatana qədər artırın.

● Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducu aktivləşdirin və sonra çipin həddindən artıq istiləşməsinin qarşısını almaq üçün artımlı güclənmə addımlarına davam edin və həddindən artıq yüklənmə.

Tez-tez verilən suallar

● dəyişdirmək mümkündürmü cərəyanı tənzimləyərək dalğa uzunluğu? diapazon nədir?

--Bəli. Cari dalğa uzunluğu əmsalı 0,01 nm/mA, temperatur dalğa uzunluğudur əmsalı 0,1 nm/℃-dir. WL tənzimlənən diapazon ~ mərkəzi WL+/- 1 nm ətrafındadır.

● Xəttin eni nə qədərdir? Sizdə dar linewidth LD təmin edirsiniz?

--3~5MHz. 1550nm Dar xətt eni LD (isteğe bağlı): 400kHz-dən az, 100kHz, 50kHz, 10kHz.

● Güc tənzimlənməsi nədir diapazon?

--10~100%

● Dalğa uzunluğu nədir tolerantlıq?

--+/-3nm. Daha azdır həm də isteğe bağlıdır.

● Bir qoruyucu təmin edirsiniz lif borusu və lif birləşdiricisi?

--Bəli. 900um boş boru və FC/APC, SC/APC və ya digər birləşdiricilər isteğe bağlıdır.
