Məhsulun təqdimatı

Bu, CWDM 1270-1650nm DFB Lazer Mənbəsidir Çıxışlı DFB yarımkeçirici lazer çipini qəbul edən quraşdırılmış Sürücü Sxemləri 10mW-dən çox güc, SM/PM fiber və əla güc və spektral sabitlik. Bu kommunikasiya interfeysi ilə tezgah üstü və modul konfiqurasiyaları dəstəkləyir və ya sistem inteqrasiyası üçün monitorinq proqramı. Qeyri-xətti optika üçün uyğundur tədqiqat, fiber lazer nasosu və optik sınaq sistemləri. Tez-tez tıxaclardan qaçın/ tozun yığılmasının və son üzün qarşısını almaq üçün lif konnektorlarının sökülməsi zərər.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Güc və spektral sabitlik;

● Çıxış gücü tənzimlənən 10 ~ 100%;

● Modul/dəstgah üstü isteğe bağlıdır, asan rabitə monitorinqi ilə inteqrasiya;

● Dəstəkləyir Müxtəlif optik sistemlərə uyğunlaşmaq üçün SM/PM fiber fərdiləşdirmə.

Məhsul Tətbiqləri

● Optik ötürmə sistemləri;

● Fiber lazer nasosu;

● Qeyri-xətti optika tədqiqatı.

Məhsul Təfərrüatları

● CWDM dalğa uzunluğu 1270~1650nm, WL tolerantlığı +/-3nm-dir.

(Hər 20nm bir dalğa uzunluğu mövcuddur.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

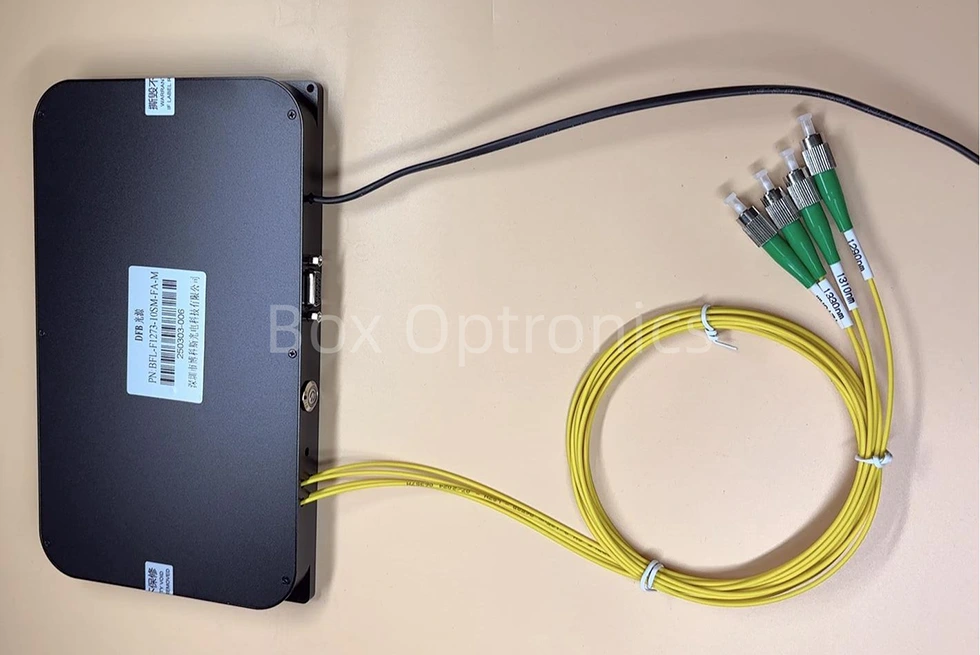

*Fərdiləşdirilmiş çoxkanallı DFB lazer mənbəyini dəstəkləyin

● Standart Aksesuarlar

Əməliyyat addımları

Addım 1. Qabın açılması: Quraşdırmadan əvvəl yoxlayın lazer mənbəyi modulu, USB məlumatları daxil olmaqla bütün aksesuarların tam olub-olmaması kabel, enerji adapteri, sınaq hesabatı və s.

Step2. Enerji təchizatı: DC-yə qoşulub keçid enerji təchizatı və ya onların gücünə cavab verən tənzimlənən enerji təchizatı təchizat tələbləri. Yalnız orijinal uyğun güc adapterindən istifadə edin (DC5V və ya DC12V). Yanlış enerji adapterləri işıq mənbəyinə zərər verə bilər. (Güc adapteri yerli gərginlik standartlarına uyğun olaraq verilir.)

Addım 3. Çıxış lifinin qoşulması: açın lif birləşdiricisində və ya flanşdakı toz qapağı, lifin son üzünü yoxlayın və lifi birləşdirin və ya lifi sınaqdan keçiriləcək cihaza və ya güc sayğacına birləşdirin heç bir çirklənmə və zərərin olmadığını təsdiq etdikdən sonra.

Setp4. Əsas kompüterə qoşulun: İstifadə edin DFB Lazer Mənbəsini və kompüteri birləşdirmək üçün USB-RS485 DB9 Data Kabel; kompüteri müəyyən etmək üçün əvvəlcə xüsusi serial port drayverini quraşdırmalıdır USB-RS485 serial port məlumat kabeli, əks halda ana kompüter proqramı və işıq mənbəyi moduluna düzgün qoşulmaq və əlaqə saxlamaq mümkün deyil. Zəhmət olmasa soruşun Sürücü üçün qutu optronika.

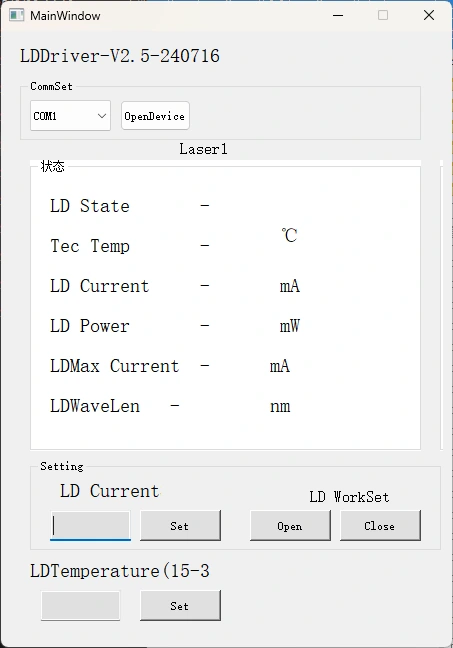

Step5.Control proqram təminatı: Box Optronics serial komandanı və ya PC proqram təminatını təmin edir DFB Lazer Mənbəsinin LD cərəyanına və LD temperaturuna nəzarət edin. seçin düzgün port, cari və temperaturu təyin edin, sonra açıq düyməsini basın. (Kimə zədələnmənin qarşısını alın, ilkin əməliyyat zamanı sürücü cərəyanını yavaş-yavaş artırın. etməyin dərhal tam cərəyan tətbiq edin.)

Addım 6. İstifadədən sonra bağlama düyməsini sıxın, enerji təchizatını söndürün və əlaqəni kəsin lif bağlantısı.

Sifariş vermək məlumat

məsələn: BLD-1550-1HSM-FA-M

(Sifariş məlumatı: Daxili Sürücülü CWDM 1550nm DFB Lazer Mənbəsi Sxemlər, 100 mVt çıxış gücü, SMF-28e lifli, FC/APC konnektoru, modul paket).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri və Baxım

● qarşısını almaq üçün lif konnektorlarını tez-tez qoşmaqdan/çıxarmaqdan çəkinin toz yığılması və son üzün zədələnməsi.

● Fiber birləşdiriciləri tüysüz salfetlə təmizləyin və a ilə yoxlayın qoşulmazdan əvvəl lif sonu detektoru. Həmişə lifləri birləşdirin/ayrın üzün yanmasının qarşısını almaq üçün güc olmadan. İstifadə edilməmiş bağlayıcıları toz qapaqları ilə bağlayın.

● Avadanlığı quru, nəm olmayan yerdə saxlayın.

● Lazer mənbəyi modulundan uzun müddət istifadə edərkən bunu unutmayın modulun istilik yayılmasını və ventilyasiyasını nəzərə alın və yerləşdirin istilik qurğusunun modulu.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
