CATV üçün DWDM 14PIN Butterfly Analog Lazer

Mündəricat

1. DWDM-in təqdimatı CATV üçün 14PIN Butterfly Analog Lazer

2. Texniki Spesifikasiyalar

3. Məhsul Xüsusiyyətləri

4. Tipik Tətbiqlər

5. Məhsul təfərrüatları

6. Sifariş Məlumatı

7. Məlumat vərəqi və test vərəqi

8. Kotirovka və ödəniş şərtləri

9. Göndərmə vaxtı

10. Əməliyyat qeydləri

11. Keyfiyyət Təminatı və Satışdan sonrakı xidmət

Məhsulun təqdimatı

CATV üçün DWDM 14PIN Butterfly Analog Lazer dizayn edilmişdir qabaqcıl analoq çip, optik izolyator və 10 mVt çıxış gücü ilə. Qablaşdırılmış daxili termoelektrik soyuducu (TEC) və monitor fotodiod ilə təmin edir əla xətti, aşağı təhrif və üstün dalğa uzunluğu sabitliyi DWDM şəbəkəsi. Sancaqlar lehimləmə tələb edirsə, lehimləmə temperaturu olmalıdır 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır.

Məhsul Spesifikasiyalar

Məhsul Xüsusiyyətləri

● Lif növü SMF-28e ola bilər və ya PMF-1550;

● Çıxış gücü 10 mW və ya fərdiləşdirilmiş;

● 14 pinli TEC və Monitor PD ilə BTF paketi.

Məhsul Tətbiqləri

● Fiber optik rabitə;

● DWDM sistemləri;

● CATV ötürülməsi;

● Laboratoriya test avadanlığı.

Məhsul Təfərrüatları

● ITU Grid Channel Numbering

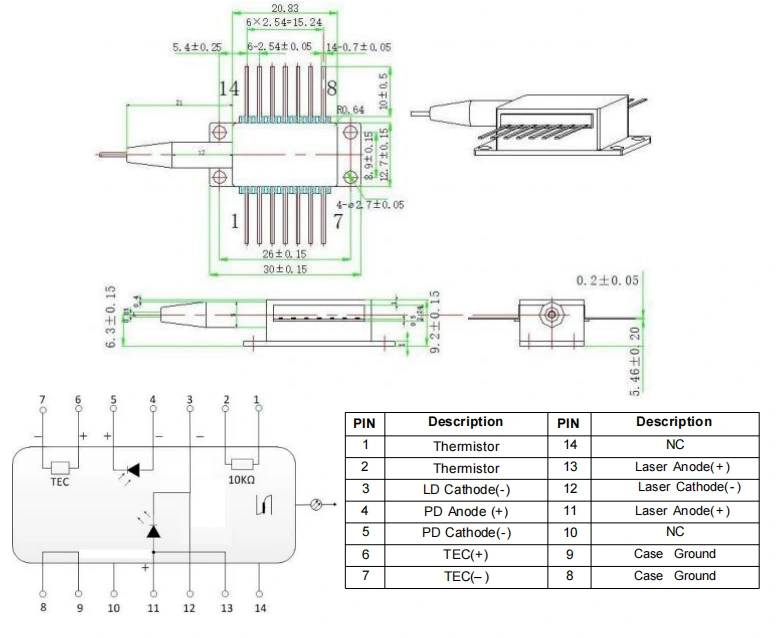

● Tip 1 Paket Rəsmi və PIN-OUT Tərifi(Vahid:mm):DWDM 14PIN CATV üçün Butterfly Analog Lazer

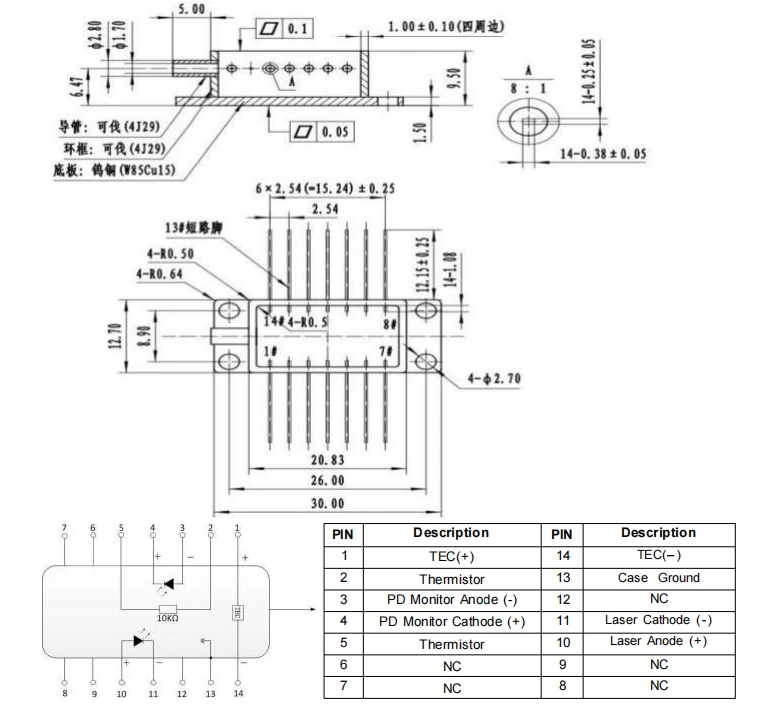

● Tip 2 Paket Rəsmi və PIN-OUT Tərifi(Vahid:mm)-DWDM 14PIN CATV üçün Butterfly Analog Lazer

Sifariş vermək məlumat

məsələn: BFLD-CH56-10SM-FA

(Sifariş məlumatı: CATV, CH56 üçün DWDM 14PIN Butterfly Analog Lazer: 1532.68nm, 10mW çıxış gücü, SM fiber, FC/APC konnektoru, type1 pin-çıxış).

Digər fərdi tələblər üçün əlaqə saxlayın: sales06@boxoptronics.com

Məlumat vərəqi və Test vərəqi

Məlumat vərəqi

Test vərəqi

Sitat şərtləri və ödəniş

● Təklif şərtləri

(1) EXW:

DHL/ UPS/ FedEx hesabınız varsa, Box Optronics istifadə etməyi təklif edir EXW. Hesabınız vasitəsilə göndəririk; biz göndərmə haqqını almırıq.

(2) DAP:

Hesabınız yoxdursa, lütfən, göndərmə haqqını əvvəlcədən ödəyin məhsullar.

(3) Digər

● Ödəniş şərtləri

PayPal və T/T mövcuddur.

Göndərmə vaxtı

İstehsal üçün təxminən 10 iş günü çəkir. (Əgər varsa stokda, daha sürətli göndəriləcək.)

Beynəlxalq logistika 3-5 iş günü çəkə bilər.

Əməliyyat qeydləri

● ESD Qoruma: Bu cihazdır elektrostatik həssas. Buna görə də ciddi antistatik qorunma tədbirləri lazımdır qablaşdırma, daşınma və istifadə zamanı bunlara riayət edilməlidir. Bundan əlavə, enerji təchizatı dalğalarının qarşısını almaq üçün ehtiyat tədbirləri görülməlidir, çünki bunu etməmək cihazın daimi zədələnməsi ilə nəticələnə bilər (məsələn, düzgün avadanlığı təmin edin torpaqlama və antistatik bilək qayışı taxın).

● Pin Lehimləmə Tələbləri: Əgər sancaqlar lehimləmə lazımdır, lehimləmə temperaturu 260 ° C-dən çox olmamalıdır və lehimləmə müddəti 10 saniyədən çox olmamalıdır. Xüsusilə diqqət yetirin aşağıdakılar: lehimləmə prosesi zamanı cihaz enerjisiz vəziyyətdə olmalıdır vəziyyəti və lehimləmə dəmiri düzgün şəkildə əsaslandırılmalıdır.

● Cərəyan tətbiq edin: Güclənmə zamanı prosesində heç vaxt yüksək cərəyanı birbaşa tətbiq etməyin, çünki bu, çipin zədələnməsi riski daşıyır. Bunun əvəzinə, cihazı çipin eşikinə yaxın bir cari səviyyədə gücləndirin, və sonra istədiyiniz qədər cərəyanı kiçik artımlarla tədricən artırın səviyyəsinə çatır.

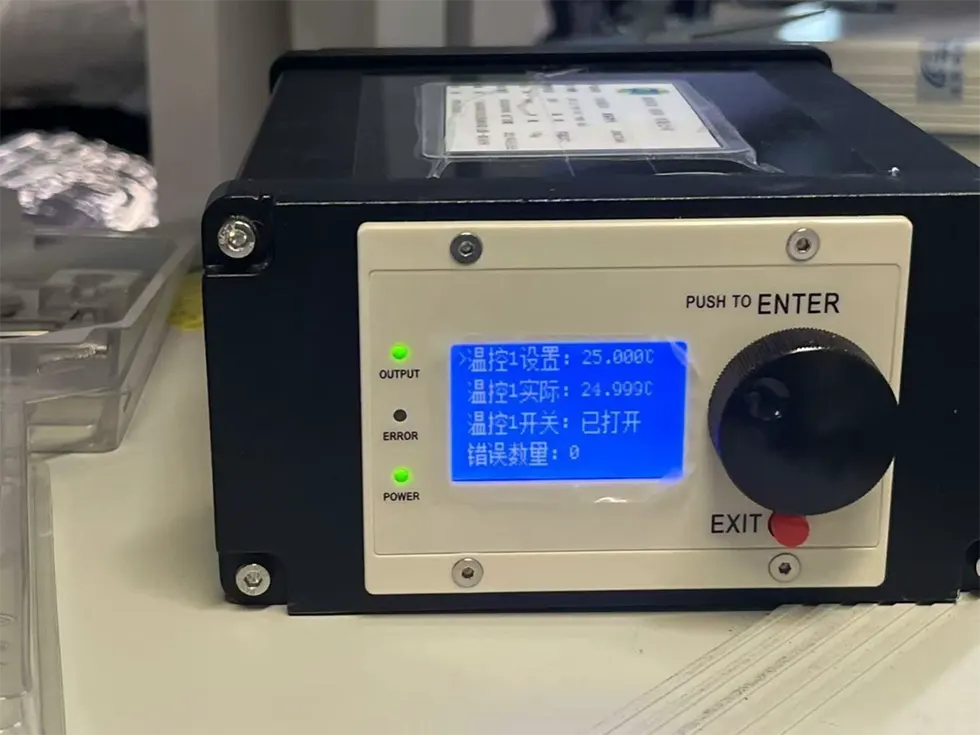

● TEC soyuducu: Bütün komponentləri işə salmazdan əvvəl, əvvəlcə soyuducunu aktivləşdirin və sonra artımlı gücləndirmə addımlarına davam edin çipin həddindən artıq istiləşməsinin və həddindən artıq yüklənməsinin qarşısını almaq.

Keyfiyyət Təminatı və Satışdan sonrakı xidmət

● Zəmanət müddəti:

1 müddətində insan tərəfindən törədilməyən qüsurların pulsuz təmiri və ya dəyişdirilməsi satın alındığı il. 1 ildən sonra ödənişli texniki xidmətlər mövcuddur.

● Pulsuz Zəmanətdən İstisnalar:

Pulsuz zəmanət müddəti ərzində pulsuz təmir və ya dəyişdirmə xidmətləri məhsulun keyfiyyəti ilə bağlı yaranan nasazlıqlar üçün təmin ediləcək. Bununla belə, Box Optronics aşağıdakı hallarda pulsuz təmir xidmətlərindən imtina etmək hüququnu özündə saxlayır zəmanət müddəti ərzində hallar:

(1) Təbii amillərin (məsələn, ildırım, toz) vurduğu zərər və ya ətraf mühitin təsirləri.

(2) İstifadəçinin düzgün işləməməsi nəticəsində yaranan nasazlıqlar.

(3) İnsan səhvi nəticəsində yaranan aşkar fiziki ziyan.

(4) İcazəsiz sökülmə, dəyişdirmə və ya təmir.

(5) Korpusda dəyişdirilmiş və ya natamam zəmanət etiketləri.

(6) Daşınma zamanı zərər və ya itki.
